Indledning
I den meget krævende verden af lejefremstilling er præcision, holdbarhed og effektivitet ikke kun mål,-de er forudsætninger. I hjertet af fremstillingen af de kritiske rullende elementer-kugler og ruller- ligger et sofistikeret værktøj: den rullende terning. Denne tekniske artikel dykker ned i den centrale rolle som rullende matricer, udforsker deres designprincipper, fremstillingsteknologier og de seneste innovationer, der sætter nye benchmarks for lejekvalitet og produktionsydelse.
1. Kernefunktionen: Hvad er rullematricer?
Rullematricer er specialiserede, hærdede værktøj, der bruges i koldsmedningsprocesser til at danne lejekugler og ruller. I modsætning til bearbejdning, der fjerner materiale, involverer valseprocessen plastisk deformering af metaltråd eller -slugs mellem to roterende matricer, der hver indeholder præcist bearbejdede riller. Denne koldbearbejdningsmetode former ikke kun komponenten, men forfiner også dens indre kornstruktur, hvilket fører til overlegne metallurgiske egenskaber såsom øget styrke, slidstyrke og udmattelseslevetid. Matricerne selv er mestrene i denne transformation, deres hulrumsgeometri dikterer direkte de endelige dimensioner, sfæricitet (for kugler) og overfladefinish af lejeelementet.
2. Anatomy of Precision: Design og fremstilling af rullende matricer
Ydeevnen af en rullematrice er en direkte konsekvens af dens design og konstruktion.
Materialevidenskab:Premium rullematricer er typisk fremstillet af ultra-høj-værktøjsstål eller avanceret cementeret hårdmetal. Disse materialer skal udvise enestående hårdhed (ofte 60-65 HRC eller højere for stål), høj trykstyrke og bemærkelsesværdig sejhed for at modstå enorme cykliske tryk uden at revne eller deformere. Valget mellem stål og hårdmetal afhænger ofte af en balance mellem sejhed (begunstigelse af visse værktøjsstål) og slidstyrke (begunstigelse af hårdmetaler).
Præcisionsbearbejdning:Skabelsen af matricerillerne er en præstation af mikro-præcisionsteknik. Teknikker som CNC-slibning og ultra-præcisionsbearbejdning anvendes til at opnå rilleprofiler med tolerancer i det encifrede-mikronområde. Overfladefinishen af rillen er altafgørende, da enhver ufuldkommenhed kan overføres til lejekomponenten. Avancerede poleringsteknikker, som nogle gange involverer diamantslibemidler, bruges til at opnå en spejlagtig-finish.
Varmebehandling og overfladeteknik:Det er her, terningen får sin udholdenhed. Kontrollerede hærdnings- og hærdningsprocesser optimerer kernens sejhed og overfladehårdhed. Ydermere anvendes i stigende grad-overfladebehandlinger af--kunst, såsom fysisk dampaflejring (PVD) eller kemisk dampaflejring (CVD) (f.eks. TiN, TiAlN, CrN). Disse tynde, ultra-hårde keramiske belægninger reducerer friktionen drastisk, minimerer klæbemiddelslid (materialeopsamling) og forlænger matricens levetid betydeligt-ofte med 200 % eller mere.
3. The Innovation Frontier: Trends Shaping the Future
Udviklingen af rullematricer er kontinuerlig, drevet af lejeindustriens søgen efter højere hastigheder, længere levetid og miniaturisering.
Digitalt design og simulering:Finite Element Analysis (FEA) software er nu uundværlig. Ingeniører simulerer virtuelt metalstrømmen, spændingsfordelingen på matricen og termiske belastninger under valseprocessen. Dette giver mulighed for at optimere rillegeometri og procesparametre før fysiske forsøg, reducere udviklingstiden og sikre matricens levetid.
Intelligent procesovervågning:Integreringen af sensorer direkte i eller i nærheden af matricerne giver mulighed for realtidsovervågning af parametre som kraft, vibration og temperatur. Disse data, der føres ind i IoT-platforme, muliggør forudsigelig vedligeholdelse. Ved at analysere slidmønstre kan produktionen planlægge matriceændringer proaktivt, hvilket forhindrer uventet nedetid og sikrer ensartet komponentkvalitet.
Skræddersyede løsninger til avancerede materialer:Efterhånden som lejeproducenter udforsker nye materialer som høj-nitrogenstål eller specialiserede legeringer til ekstreme applikationer, skal valsematricer tilpasse sig. Dette involverer tilpasning af matricematerialer, belægninger og designs for at håndtere de unikke formningsegenskaber og højere deformationsbelastninger af disse avancerede materialer.
4. Indvirkning på lejeydelse og produktionsøkonomi
Den direkte sammenhæng mellem matricekvalitet og lejeydelse kan ikke overvurderes.
Forbedret lejekvalitet:En perfekt matrice producerer et næsten-perfekt rullende element. Overlegen dimensionel konsistens og overfladefinish fra avancerede matricer fører til lejer med lavere vibrationer (NRRO), reduceret støj og dramatisk forlænget driftslevetid.
Produktionseffektivitet:Længere-matricer betyder færre produktionsstop for værktøjsskift, højere overordnet udstyrseffektivitet (OEE) og lavere værktøjsomkostninger pr. styk. Evnen til at køre med optimale hastigheder med ensartet output er en vigtig konkurrencefordel.
Bæredygtighedsgevinster:Koldvalseprocessen er i sagens natur materiale-effektiv og genererer minimalt spild sammenlignet med bearbejdning. Holdbare stanser med lang-levetid forstærker denne fordel yderligere ved at reducere hyppigheden af værktøjsfremstilling og det tilhørende ressourceforbrug.
Konklusion
Rulleforme er langt mere end simple forme; de er legemliggørelsen af præcision og udholdenhed ved fremstilling af lejer. Deres kontinuerlige fremskridt gennem materialevidenskab, præcisionsteknik og digital integration er en afgørende forudsætning for den næste generation af højtydende, pålidelige lejer. At investere i og forstå denne nøgleteknologi er ikke blot en operationel beslutning-det er en strategisk nødvendighed for enhver producent, der sigter efter at være førende i den globale lejeindustri. Når vi ser fremad, vil intelligensen, der er indlejret i formen og dens proces, blive den nye standard, der driver hidtil usete niveauer af kvalitet og effektivitet i lejeproduktionen.
2025 december2 Uge WBM-produktanbefaling:

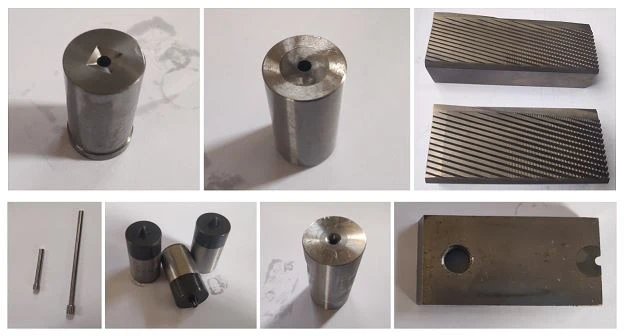

Rullende dies:
