Abstrakt: Det er vanskeligt at vælge halvkeglevinklen på en fuldt belastet kryds -konisk rulle -drejeberettiget lejet . Denne artikel forenkler den kedelige beregningsproces ved valg af halve keglevinkel på rullen ved at henvise til en tabel, hvilket forbedrer designeffektiviteten .}
Nøgleord: store lejer; Koniske rullelejer; Roterende bordlejer; Rulle; Halv keglevinkel; vælge
Symbolforklaring
D - indre diameter på bærende indre ring
D - den ydre diameter på bærende ydre ring
T - Samlet højde på lejer
C - Højde af den ydre ring af bærende
B - indre ringhøjde af lejet
H - Afstand fra den indre rings referencens ende til den indre ring til den ikke -referenceflade på den ydre ring
φ - Halv keglevinkel på rulle
DW - Stor ende diameter af konisk rulle
DWP - Roller Group Pitch Diameter
ε - Total clearance af Raceway -omkredsen, når den er fuldt fyldt med ruller
Z - Antal ruller fuldt belastet
Extra large rotary bearings are special structural bearings that can simultaneously withstand large axial loads, radial loads, overturning moments, and other comprehensive loads. Generally, turntable bearings are equipped with mounting holes, lubricating oil holes, and sealing devices. Compared with crossed cylindrical roller turntable bearings, crossed tapered roller Drejebordlejer har højere statisk belastningskapacitet og bruges i vid udstrækning i store svingende understøtter, såsom løft og transportmaskineri, minemaskineri, konstruktionsmaskineri og havnemaskiner på grund af deres forudblandingsenergi, hvilket giver lejerne større understøttelsesstivhed og højere rotationsnøjagtighed . den fuldt belastede kryds koniske rulle -drejeberettiget leje kan rumme et stort antal ruller, hvilket giver større statisk belastning og støtter, og der kan være en større stivhed, og det kan være en større straf, og det egner, og det kan egne til at sikre, og det er en passforsy Til brug i lavhastighed og tunge forhold . Det er et højt værditilvækst produkt . Når det er at designe et fuldt belastet kryds-konisk rullepleje, er det imidlertid nødvendigt at sikre, at den samlede clearance dog er meget påvirket af en rimelig rækkevidde efter at have valgt en rimelig rulle-diameter. φ af rullen, og deres funktionelle forhold er komplekst, hvilket gør valget vanskeligt . ofte kan tilfredsstillende resultater først findes efter flere beregninger . Denne artikel giver en hurtig metode til valg af halvkeglevinklen på en rulle ved at analysere forholdet mellem forskellige parametre .
1. Strukturelle egenskaber og beregningsproces
1.1 Strukturelle funktioner

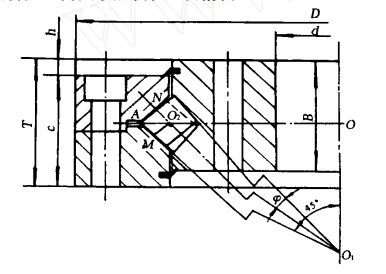

The structure of the fully loaded cross tapered roller turntable bearing is shown in Figure 1, consisting of an outer ring, an inner ring, rollers, sealing rings, and connecting screws. The outer or inner ring is a two-part structure, which is connected by connecting screws after assembly. Adjacent tapered rollers are arranged in a cross pattern in the raceway, with all spherical End ansigter vendt udad . Udvidelseslinjerne for de to indre og ydre raceways krydser hinanden med rullernes midterste linje, så halvdelen af rullerne bærer aksiale belastninger i den ene retning og den anden halvdel bærer aksial belastning i den modsatte retning . denne type lejer kan danne negativ afstand under en bestemt preload, hvilket forbedrer understøttelsesstivhed og rotationsnøjagtighed .}}}}
Figur 1
For bekvemmeligheden ved design og fremstilling tages vinklen mellem de to ydre banebrydende normalt som 90 grader, og den danner en 45 graders vinkel med radial retning . Vinklen mellem de to indre racer er 90 grader +4 grad, og den radiale vinkel er 45 grad {+2 grad {. o2 er den radiale vinkel er 45 grad {+2} grad {{.} o2 er den midt i rullen af rulle, rulle, rulle, kredsløb, cirkel, OO2 er radius for rullegruppen Pitch Circle, DWP =2 oo2, og skæringspunktet A for forlængelseslinjerne for de to ydre raceways er på oo 2. O1 er skæringspunktet mellem forlængelseslinjerne for den indre og ydre bane og midtlinjen for bære rotation, og oo1 er centrum for bærende rotation {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} .}. {er der o o ⊥ O1 O2 og krydser hinanden ved punkt M, hvor N er skæringspunktet for rullecentrelinjen og rulleendets ansigt .
1.2 Beregningsproces
Beregn antallet af ruller ved hjælp af KDW -rulle -diameterkoefficienten i formlen
Tag det maksimale lige antal mindre end π/Ω for z .
Beregn den teoretiske samlede godkendelse af raceway -omkredsen, når den er fuldt fyldt med ruller
I formlen er den samlede godkendelseskoefficient for den fuldt belastede rulle λ
1.3 begrænsninger
Rulle stor ende diameter dw
Total clearance af Raceway -omkredsen ε
Diameter DW for den store ende af rullen kan justeres korrekt i henhold til installationshullets positioner i de indre og ydre ringe, og ligning (8) er en nødvendig betingelse, der skal være opfyldt .
Fra ligninger (1) og (4) kan det ses, at antallet af ruller Z er en funktion af den halve keglevinkel på rullerne og er uafhængig af pitchcirkeldiameteren DWP i rullegruppen .
According to equations (2) and (3), the large end diameter of the roller is a function of Dwp and φ. Although Dwp can be adjusted appropriately according to the installation hole positions of the inner and outer rings, its adjustment range is very small compared to its own value, generally not greater than 0 01 Dwp , The impact on the roller diameter is very small, and it is usually not adjusted by Justering af DWP for at justere rulleediameteren . Derfor, når DWP -værdien er valgt, afhænger diameteren på den store ende af rullen af φ .
Fra ligninger (1), (4) og (6) kan det ses, at λ er en funktion af φ .
Baseret på ovenstående, når DWP og φ er valgt, kan DW, Z og λ bestemmes . blandt dem, z og λ er funktioner af φ, uafhængigt af diameteren DWP for rullegruppen pitchcirkel .
2. Formulering af tabeller
Værdien af φ, der tilfredsstiller både ligninger (7) og (8), er ikke unik, men beregningsformlen er kompleks og vanskelig at finde . gennem designpraksis, ofte anvendte værdier af φ er anført i tabel 1 og valgt ved at henvise til tabellen under design .
Tabel 1
Udvælgelsesområdet for diameterværdien er fra 0 grad 36 ′ 15 ″ til 1 grad 13 ′, og diameterværdien ud over dette interval bruges dybest set ikke i den faktiske designproces . K -værdien er værdien af KDW, der er afrundet til tre decimale steder for bekvemmeligheden af tabeloptagelse {. trinnene til at bruge tabel 1 er som følg: (1) Bestem den bekvemmelighed af mængden af mængden af diametten til at afgøre diametten til diametten til at afgøre diametten til diametten til at bestemme diametten til diametten til at bestemme diameter DWP for rulle Group Pitch Circle baseret på de eksterne dimensioner og strukturelle egenskaber ved lejet, bestemme området for værdier for diameteren DW i den store ende af rullen, og derefter tage den midterste værdi af DW inden for området, når det oprindelige værdi . (2) ved at slå op på bordet i henhold til værdien af K, kan vi opnå det tilsvarende antal af ruller Z, sporafhængighedskoeffer λ, og ruller Diamet For den tilsvarende værdi af φ .
3. Beregningseksempler
De eksterne dimensioner af en bestemt model for fuldt belastet kryds -konisk rullepleje er kendt for at være som følger:
(1) DWP=2515 mm, 38 mindre end eller lig med DW mindre end eller lig med 43 mm, dw=40.5 mm .
4. Konklusion
The tedious calculation process of selecting the half cone angle of the roller is simplified by referring to a table, greatly improving the design efficiency. Determine the required value of φ as several finite values with appropriate intervals. After analysis, selecting two adjacent parameters, the difference in bearing capacity is minimal. And the table has a considerable range of applicability, Og i den faktiske designproces er den almindeligt anvendte værdi af φ endnu mindre, hvilket er befordrende for at opnå serialisering og standardisering af rulleparametre .
