Procesmetoden og betingelsen for at nå standarden for hårdmetalnetværk af varmrullende kugleemne blev bestemt.
Abstrakt:GB/T18254-2002-standarden foreskriver, at "karbidnet af sfærisk udglødningsstål til opvarmningsbearbejdning ikke kontrolleres", på nuværende tidspunkt er det GCr15-bærende stål med stor diameter produceret af større stålværker i Kina generelt i en karbidnet overskrider standarden. Derfor skal hver af virksomhederne inden for varmvalsede, varmestødende lejede stålkugler kontrollere kuglestykkets interne hårdmetalnet op til standard gennem sin egen produktionsproces. I dette papir bestemmes den teknologiske metode og standardtilstanden for at holde karbidnettet i det varmerullende kuglestykke op til standarden af analysen og testen.
Nøgleord:kugle billet varmvalsende proces; carbid mesh struktur; stålkuglens slagstyrke; træthedsstyrke af stålkugle
1 Forord
GB/T18254-2002-standarden foreskriver, at "carbidnetværket ikke kontrolleres for sfæroidiseret udglødet stål, der bruges til varmeforsyningsbehandling". Derfor kontrolleres og kontrolleres det ikke-udglødede lejede rundstål, der leveres af stålværket til varmvalsende stålkugler. Som et resultat heraf er carbidnetværket i midten af varmtvalset ikke-udglødet rundstål med stor diameter, især kontinuerligt støbt stål, generelt tungt, hovedsageligt fordelt på karbidbåndet eller andre kulstofrige områder. Det er ofte et lukket fint net ( Figur 1). Denne form for sekundært hårdmetalnetværk har stærk stabilitet. Hvis procesdesignet af varmrullende kugleemne er forkert, vil hårdmetalnetværket inde i kugleemnet overskride den øvre grænse på 2,5 kvalitet specificeret iJB/T1255-2001. Hvis behandlingen fortsættes, vil stålkuglen blive knust ukvalificeret efter varmebehandling, hvilket vil reducere stålkuglens slagstyrke og udmattelsesstyrke og påvirke lejets sikkerhed og pålidelighed. Det vil også påvirke eksportenhedernes udenrigshandelsvirksomhed. I 2006 forårsagede et stålværk i Kina en udenlandsk tilbagevenden på grund af stålkuglekarbidnetværket af klasse 3 og knusningsværdien lavere end 12kN. Lignende hændelser er også forekommet i andre planter.
Figur 1 råmateriale hårdmetal finmasket, 500 ×
Samtidig er det håbet, at stålkuglefabrikken gennem udarbejdelsen af den varmvalsede kuglestangsorganisation i dette papir fuldt ud kan overveje, om det anvendte stål kan opfylde brugernes behov, mens de vælger den varmvalsede kuglestang, og kan ikke ensidigt forfølge den lave pris og ignorere kvalitetsindekset, hvilket resulterer i tab af brugere og unødige tab for virksomheder.
2 Process-metode til at nå standarden for netkarbid i varmvalset stålkugle
2.1 procesanalyse for at nå standarden for retikuleret carbid i varmvalset stålkuglestykke
Processen med varmvalsede kuglelejer af stål er forskellig fra smedningen og valsningen af lejeringen. Ringsmedning og varmvalsning kan koncentrere karbider i midten af stangen og lokalt udstanse eller knække store partikler. Ud over den store deformation i lokalområdet i en vinkel på 45 grader med materialets aksiale retning, er deformationen i midten og ækvatorialområdet af kuglestykket meget lille, hvilket grundlæggende opretholder strukturarrangementet af råmaterialerne. Da stængerne, der bruges til varmvalsende kuglestykker, især midten af kontinuerligt støbt stål, ofte har et lukket karbidnet, er det umuligt at ændre hårdmetalnettet i råmaterialer ved mekanisk deformation under valsning, og der er ringe effekt at ændre dette mesh ved stål sfæroidiserende udglødning. Derfor kan hovedmetoden kun stole på opvarmning, varmebevarelse og afkøling af materialer under valsning, Ændring af morfologien og fordelingen af karbider i baren for at opnå standarden for netværkskarbider.
2.2 Design grundlag for opvarmning af varmvalset kuglestål
For at ændre det lukkede karbidnet i stålets oprindelige struktur, skal stålstrukturen austenitiseres først, så det sekundære karbid, der danner det lukkede net, kan opløses til austenit, og derefter kan sammensætningen af kulstof- og legeringselementer i austenit homogeniseres ved termisk diffusion. På grund af eksistensen af chrom øges karbidernes stabilitet og diffusionskoefficienten reduceres, hvilket gør diffusionsprocessen af kulstof i austenit vanskelig. Det tager højere temperatur og længere tid for karbider at opløses til austenit og kulstofdiffusion i austenit at fuldføre. Derfor skal opvarmningen af varmvalset billetstål have tilstrækkelig opvarmningstemperatur og tilstrækkelig holdetid. Samtidig skal det bemærkes, at austenitkornet i GCr15 stål begynder at vokse hurtigt, når det overstiger 1100~1150 grader.
2.3 Design grundlag for køleproces af varmvalset kugle billet
For at slippe af med karbidnetværket i stålets oprindelige struktur er en anden betingelse, at den valsede kugle skal afkøles hurtigt, således at temperaturen af det udfældede sekundære karbid (Fe, Cr) C er tæt på eller endnu lavere end temperaturen hvorved perlittransformationen finder sted, således at boldens metallografiske struktur frembringer en "pseudo eutektoid" transformation, og denne transformation udføres bedst i højtemperaturzonen (ca. 700~500 grader) foran den øvre næse af "C-kurve" af Austenite Continuous Cooling Transformation af GCr15 stål. Under denne betingelse kan perlittransformation realiseres.
2.4 Pproces implementering af at nå standarden for netværkscarbid af varmvalset kugle
(1) Opvarmning og isolering af stålmaterialer stålmaterialer opvarmes til 1100 ± 50 grader i en gasovn i 0,5~1 time. Materialediameteren er stor, og isoleringstiden er længere.
(2) Temperaturen på kuglestykket, der falder ud af valseværket, er omkring 950~1 100 grader, og kuglestykket afkøles umiddelbart efter, at det er faldet ud. Det afkøles til 750 ~ 650 grader inden for 90s, og afkølingshastigheden er omkring 200 grader / min. I de næste 90'ere afkøles det til 550 ~ 500 grader, og afkølingshastigheden er omkring 120 grader / min. Når kuglestykkets temperatur er omkring 500 grader, bruges tromlen til resttemperaturtempering.
3 Rresultater og analyser
Figur 2 viser sorbit plus perlit strukturen af kuglestykket valset i overensstemmelse med ovenstående opvarmnings- og afkølingsproces. Det lukkede net afbrydes, og karbidnetstrukturen er væsentligt reduceret. Nettet er fordelt i det kulstofrige område og ikke på bæltet, eller på bæltet, men ikke alvorligt (≯ Niveau 3). Karbidnettet i barrestrukturen kan nå kvalitet ≯ 2,5 (se fig. 3 og fig. 4). Fig. 3 viser den lukkede fine netstruktur i råmaterialets kulstofrige område, og Fig. 4 viser billetstrukturen rullet af råmaterialet med strukturen vist i Fig. 3 er kvalitet ≯ 2,5, hvilket bedømmes som kvalificeret.
Fig. 2 mikrostruktur af varmvalset kuglestykke før udglødning, 500 ×
Figur 3 lukket netværk i kulstofrigt område af råmaterialer, 500 ×

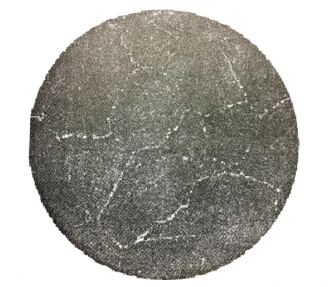

Fig. 4 retikulær struktur af kuglestykke ≯ klasse 2,5, 500 ×
If the core of the raw material is seriously banded (>3 kvalitet), og det lukkede net er fordelt på båndet, er det svært at opnå ≯ 2,5 kvalitet carbidnet af den rullede kuglestang (fig. 5 og fig. 6). Figur 5 viser råvaren med lukket net, og figur 6 viser, at netstrukturen af kuglestykket rullet med dette råmateriale er større end karakter 2,5, som vurderes at være ukvalificeret. Analysen viser, at i dette tilfælde er karbiderne koncentrerede, og partiklerne er store. I omgivelser med omkring 1100 graders temperatur og holdetid ≯ 1h, er kulstoffet i austenit ikke let at diffundere, og karbiderne er stadig koncentreret efter fasetransformation, som er let at danne et netværk igen. Hvis opvarmningstemperaturen øges yderligere og holdetiden forlænges, er det let at forårsage grove metalkorn i kugleemnet.
Figur 5 lukket net på råvarebånd, 500 ×
Fig. 6 net på kuglestykke struktur ≯ klasse 2,5, 500 ×
Derudover bør vi i praktisk arbejde være opmærksomme på forskellen mellem carbidnetværket, der bringes af råmaterialet, og netværket forårsaget af sfæroidiserende udglødning: råmaterialets carbidnetværksstruktur er fordelt på carbidbåndet eller kulstofrige område, og råmaterialebåndet er fordelt i en strimmel langs den aksiale retning, så carbidnetværket er også fordelt i en aksial retning, og det er for det meste et lukket fint netværk. Efter at være rullet ind i kugleemnet, selvom det lukkede hårdmetalnet er afbrudt, er der stadig tegn på dets eksistens i råvarerne, som er retningsbestemte og stadig fine net. Karbidnetværket dannet ved sfæroidiserende udglødning af lejedele er generelt forårsaget af for høj temperatur (over 840 grader) og for lang holdetid, og karbiden er relativt grov (se figur 7).
Fig. 7 netværksstruktur dannet ved udglødning overophedning ≯ grad 2,5, 500 ×
4. Konklusion
Hvis nettokarbiden af råmateriale overstiger kvalitet 2,5, men ikke er på det mere seriøse hårdmetalbælte, og kun findes i det kulstofrige område af materialet, eller nettet er på hårdmetalremmen, men båndet er ikke seriøst (≯ grad 3 ), kan nettokarbiden af valset kuglestang ikke overstige grad 2,5 ved at kontrollere opvarmningstemperaturen, tiden og kølehastigheden for varmvalsning.
Hvis hårdmetalbåndet af råmateriale er mere end klasse 3, og det lukkede carbidnet er fordelt på båndet, selvom opvarmnings-, varmekonserverings- og afkølingsprocesserne af varmvalsede barrer er kontrolleret, er netværkets carbidstruktur af valsede barrer vanskelig for at nå karakter ≯ 2,5.
Så længe materialet ikke overophedes under opvarmning, og barrerne ikke stables op ved høj temperatur, er hårdmetalnetværket af barrerne forårsaget af råmaterialer stadig et fint netværk, som er forskelligt fra det grove netværk dannet af for høj sfæroidiserende udglødningstemperatur og lang holdetid.
Mere om WBM Stålkugle:
Stålkugler er simple grønne bolde lavet af stål. WBM stålkugle qkvalitet præcision:G5,G10,G16 Vores Chrome-bold producerer normalt i henhold til GBT 308.1-2013 og ISO 3290-1:2014-standarderne. Hårdhed vil blive tilpasset baseret på dit krav.
WBM er en professionel stålkuglefremstilling og leverandør i Kina, med bulkprodukter af høj kvalitet på lager. Hvis du vil købe tilpasset stålkugle til konkurrencedygtig pris, velkommen til at få tilbud fra vores fabrik. WBM arbejder hårdt på at udvikle forskellige kromkugle-, tommestålbold-, Din 5401 stålkugleprodukter med brede markedsudsigter og markedskonkurrenceevne, og vi har opnået frugtbare resultater.
WBM stålkugler medfølgerkrom stål kugle, Kulstofstålkugle, Kugle af rustfrit stål, Metrisk stålkugle, Din 5401 stålkugle, 316 kugler i rustfrit stål, Svejsbare stålkugler,
Stor stålkugle, Præcisions stålkuglerogSolide stålkuglerog så videre.
